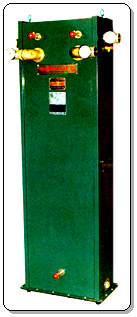

설치장소가 협소한 일본국 대중목욕탕의 요청에 의하여 수출목적으로 개발된 폐열회수용 고성능 열교환기 입니다.

<특징>

기기가 콤팩트하므로 좁은 장소에도 설치가능
펌프방식이므로 지상 또는 옥상에도 설치가능
자동작동(폐수가 있을때만 펌프작동)
완전보온(옥외설치시 겨울철에도 기기가 얼지 않음)
장구한 수명(내구성이 강한 백동 튜브사용)
경이적 효율(스파이럴 튜브를 사용한특수설계)

<작동방법>


항상 A변은 잠그고 B 및 C변은 열어둔다.
1 및 2변은 잠그고 3변을 열고서 작동시킨다(정상작동)
모든 공기변은 열고서 작동시키고 공기변으로 물이 나오면 잠근다.

<청소>


하루일과가 끝나면 펌프 스윗치를 끈다.
3변을 잠그로 1 및 2변을 열어서 약 1~2분간 청수로 역세시킨 후 각변을 원 상태로 한다.

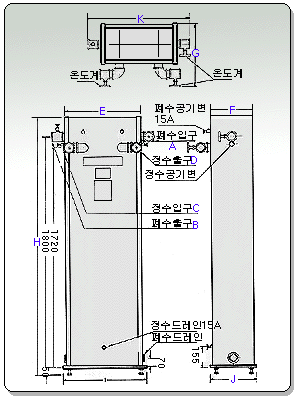

표준용량

A

B

C

D

E

F

G

H

I

J

K

SM500-

10㎥/H

50A

50A

50A

50A

590

320

500

2000

650

360

790

SM250-

5㎥/H

50A

50A

50A

50A

490

250

430

2000

650

310

690







※ 계량을 위해 상기 사양은 다소 변경될 수 있습니다.
폐사에서 생산되는 모든 열교환기(폐수열 회수기)를 출고전에 실제 온수와 냉수를 통과시켜 열회수 성능을 면밀하게 측정하여 합격품만 출고합니다.



여회수성능 측정장치



<작동>
① 항상A변은 잠그고 B및 C변은 열어둔다.
② 1및 2변은 잠그고 3변을 열고서 작동시킨다(정상작동)
③ 모든 공기면은 열고서 작동시키고 공기변으로 물이   나오면 잠근다.
<청소>
① 하루 일과가 끝나면 펌프 스위치를 끈다.
② 3변을 잠그고 1및 2변을 열어 약 1~2분간 청수로  역세시킨 후 각변을 원상태로 한다.




1일 전력요금

월간전력요금

작동시간

전력료(\)

27일/월(\)

1시간

117

3,159

2시간

233

6,295

4시간

466

12,591

8시간

933

25,181

10시간

1,166

31,477

12시간

1,399

37,772

※ 소요펌프용량...1/2마력(0.4KWH), 전력요금,업무용 제2종 최고액기준



지하설치 계략도
지상(옥상)설치 계략도
