아파트단지,호텔,병원,목욕탕과 수영장,산업용 보일러등의 건물에는 난방용 또는 급수가열용 보일러를 갖추고 있다.

이들은 대개 대도시 및 공단지역에 집중되어 있으며 보일러의 연료로는 주로 도시가스와 경유를 사용한다.

보일러로부터 배출되는 배가스의 출구온도는 약 200~250 °C 정도이며 다량의 수증기를 포함하고 있다.

열교환기 출구온도는 약 30~50 °C 사이에서 배출함으로서 배가스로부터 현열과 잠열을 충분하게 회수하는 것을 알 수 있다.

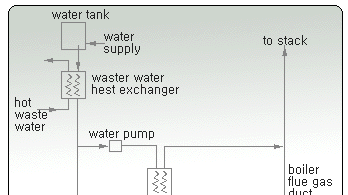

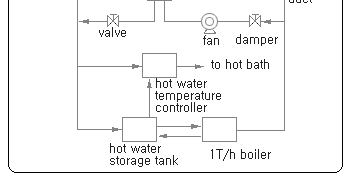

물유동층 응축형 열교환기

따라서 이러한 보일러의 배가스로부터 현열과 잠열을 회수하기 위한 열교환기를 설치함으로서 보일러의 연료사용랑을 약 7~12%정도를 절감하여 연료경비를 줄일 수 있다.

그리고 최근 연료가격의 상승으로 보일러 배가스 폐열회수시스템의 경제성이 향상되었다.

그러나,현재 보일러 배가스의 산성성분에 의한 저온부식등의 문제로 열교환기의 보급율은 비교적 낮은 것이며, 보일러의 연료로 기름을 사용하는 경우,저온부식문제가 나타난다.

가스보일러의 경우에도 미국 Battelle 연구소의 보고에 의하면 배가스에 산성가스가 존재하며 일반열교환기의 경우,산성성분의 농축에 의한 부식문제가 나타난다.

첨단에너지(주)의 물유동층 열교환기에서는 물유동층에서 배가스와 물이 직접접촉하여 열교환하며,물유동층에 전열관을 넣어 급수를 가열하는 구조로 되어 있다.

물유동층 열교환기의 특징은 다음과 같다.

- 물유동층에서의 전열촉진(약 6,000W/㎡K) 및 전열과 청소기능이 있음.
- 물유동층내의 전열관에서의 산성성분의 농축으로 인한 부식문제가 적음.


배가스를 약 40 °C 이하로 냉각하여 열회수율 향상 및 청정온수 생산.

본 기술의 적용처는 아파트 단지,병원,호텔,목욕탕 및 수영장등으로 적용범위가 넓고 ,물유동층 열교환기의 전열성능과 내식성 및 성능이 우수하여 사용되는 보일러의 폐열회수장치로서 한국에너지기술연구소와 한국항공대학과의 다년간 연구결과에서 응축형 폐열회수기술의 국산화하였으며 이러한 응축형 열교환기는 보일러에서의 연료사용량을 줄여 연료의 수입량을 절감시키는 효과가 있으며 또한 보일러 배가스의 배출량의 절감으로 지구온난화방지효과도 있으므로 보일러의 배가스 폐열회수용 물유동층 열교환기의 설치는 매우필요하다고 판단된다.




(주관기관, 참여기관,위탁기관의 특허,실용신안,의장,S/W등록 등)

지적 재산권의 종류

제목

출원 또는
등록일자

출원또는
등록번호

실용신안

복수층의 물유동층이 형성된 열교환기

2000.03.18

0006505

실용신안

응축수 무방류형 물유동층 열교환기

1999.10.01

0163329

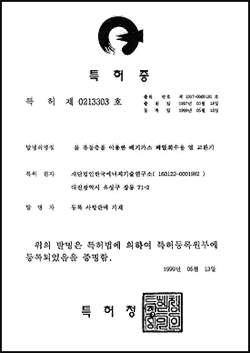

특허

물유동층을 이용한 배기가스 폐열회수용
열교환기

1999.05.13

 0213303

특허

배기가스 폐열회수용 고체입자 순환유동층
열교환기

1997.06.02

 22692

특허

배기가스 폐열회수용 열교환기

1998.07.29

 213802

특허

배기가스 폐열회수용 열교환기

2000.03.17

 3045289
